Типова система кріплень підбирається таким чином, щоб забезпечити можливість установки панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про криші з більшістю можливих покриттів, листові і м'які, і дерев'яними кроквами. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 7 панелі паралельно даху, алюміній 6005 Т6 і оцинкована сталь  може бути змонтована фахівцями або самим користувачем при наявності певних навичок і інструментів. Для цього ми надаємо інформацію про пристрій і складі систем кріплень.



Склад системи	7 панелей	8 панелей	10 панелей	12 панелей	16 панелей
Профіль несе 2070			2
Профіль несе 3105	2
Профіль несе 4140	2	4	4	6	8
Гвинт-шуруп у зборі	18	20	26	30	40
Затискач Середній у зборі	10	12	14	18	24
Затискач Концевий у зборі	8	8	12	12	16

При монтажі слід враховувати кілька факторів, а саме:

• слід правильно вибирати затискачі по висоті профілю,
• слід розташовувати гвинт-шурупи якомога ближче до затискачів, вони знаходяться з різних сторін профілю і не заважають один одному,
• затяжку різьбових з'єднань варто робити з відповідним для цього розміру різьби моментом.

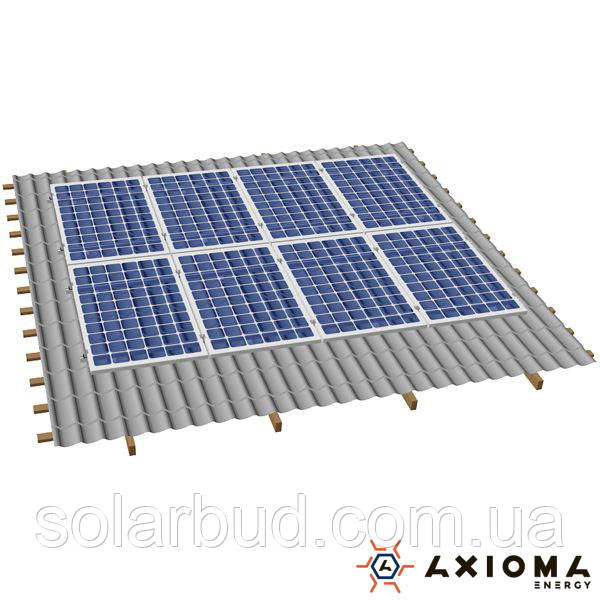

Конструкція профіля дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-шурупів з монтажними пластинами, так і всіх видів кронштейнів з боковим і нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.



Для більш зрозумілого сприйняття надаємо також зображення без фрагментів панелей, але з притискачами.



Ви можете переглянути в 3D монтаж вузлів системи кріплень 1 и 3D монтаж вузлів системи кріплень 2



Ви також можете переглянути 3-D модель Система кріплень для 7 PV.
