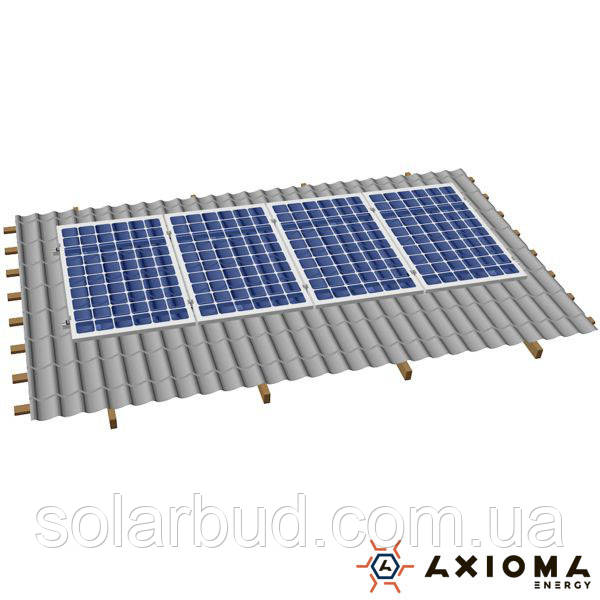

Система кріплень на 4 панелі паралельно даху, алюміній 6005 Т6 і оцинкована сталь

Система кріплень на 4панелі паралельно даху, алюміній 6005 Т6 і оцинкована сталь

Типова система кріплень підбирається таким чином, щоб забезпечити можливість установки панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про криші з більшістю можливих покриттів, листові і м'які, і дерев'яними кроквами. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 4 панелі паралельно даху, алюміній 6005 Т6 і оцинкована сталь  може бути змонтована фахівцями або самим користувачем при наявності певних навичок і інструментів. Для цього ми надаємо інформацію про пристрій і складі систем кріплень.



Склад системи	2 панели	3 панели	4 панели	5 панелей	6 панелей
Профіль несе 2070	2			2	2
Профіль несе 3105		2		2	(4)*
Профіль несе 4140			2		2
Гвинт-шуруп у зборі	6	8	10	14	16
Затискач Середній у зборі	2	4	6	6	8
Затискач Концевий у зборі	4	4	4	8	8

При монтажі слід враховувати кілька факторів, а саме:

• слід правильно вибирати затискачі по висоті профілю,
• слід розташовувати гвинт-шурупи якомога ближче до затискачів, вони знаходяться з різних сторін профілю і не заважають один одному,
• затяжку різьбових з'єднань варто робити з відповідним для цього розміру різьби моментом.

Конструкція профіля дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-шурупів з монтажними пластинами, так і всіх видів кронштейнів з боковим і нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.



Для більш зрозумілого сприйняття надаємо також зображення без фрагментів панелей, але з притискачами.
