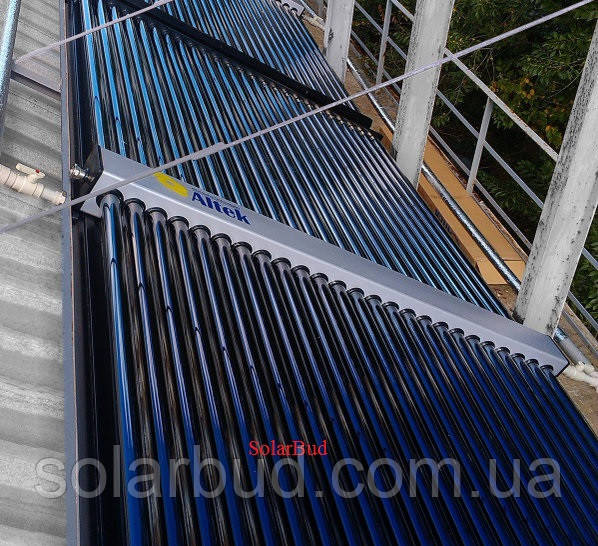

Вакуумний сонячний колектор для басейну AC-VG-25

Сонячний вакуумний колектор AC-VG-25 - призначений для нагріву великої кількості води в період весна-літо-осінь.
Колектор - це центральна частина системи сонячного водонагрівача. Він зібраний з окремих вакуумних трубок, горловиною герметично вставлених в маніфолд, а нижнім кінцем закріплених на рамі колектора. За допомогою селективного покриття вакуумних трубок сонячна енергія поглинається і перетворюється в теплову і нагріває воду в трубці. Максимальна температура нагріву 90 ℃. Через те, що гаряча вода легше, ніж холодна, гаряча вода природним чином циркулює до верху трубки, а холодна - до низу трубки. Така циркуляція заснована на різниці температур. У маніфолд примусово подається холодна вода, яка циркулює вниз трубки, тим самим виштовхуючи з трубки і іншого кінця маніфолда підігріту воду. Вакуумна трубка складається з двох скляних колб, між якими знаходиться вакуум; така структура трубки знижує втрату тепла.

Маніфолд - складова частина колектора служить для кріплення горловин вакуумних трубок, а також для циркуляції і відведення води підігрітої в вакуумних трубках. Для зменшення втрат тепла, маніфолд покритий ізолюючим шаром пінополіуретану.

Ізолюючий шар забезпечує збереження тепла. В даний час найефективнішим способом ізоляції є пінополіуретан, який розпилюють між зовнішньою і внутрішньою стінкою колектора, утворюючи, таким чином, ізоляційний шар товщиною 50-60мм. Навіть в холодних регіонах система буде нормально працювати.
Переконатися в якості і товщині ізоляційного шару можна витягнувши вакуумну трубку /
Продуктивність системи в літній період - 400 літрів гарячої води температурою 45 град.
